A/B/C三相單芯電纜基本的接地方式

發表日期:2023-07-06 08:56:48   所屬分類:技術資料   瀏覽 5433 次

1、屏蔽一端直接接地,另一端通過護層保護接地:

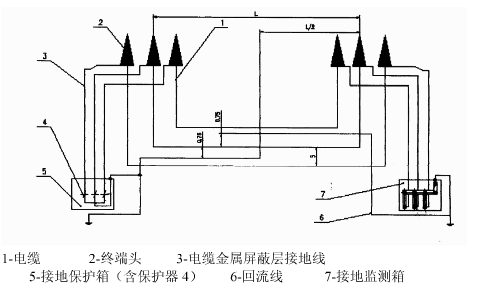

當線路長度X在X小于等于L時,護套屏蔽層可采用一端通過“接地檢測箱”接地或直接接地(電纜終端位置接地),另一端通過護層保護裝置(俗稱“電纜護層保護器”、“電纜接地保護箱”)接地。在線路長度稍大于L時下,感應電壓超出允許值50伏時,這種接地方式可安裝一條沿電纜線路平行敷設的回流線。裝設回流線有助于降低感應電壓。回流線兩端須良好接地。敷設回流線時應使它與中間一相電纜的距離為0.7s(s為相鄰電纜間的距離),并茌線路一半處換位。(見下圖)。

2、屏蔽中點接地

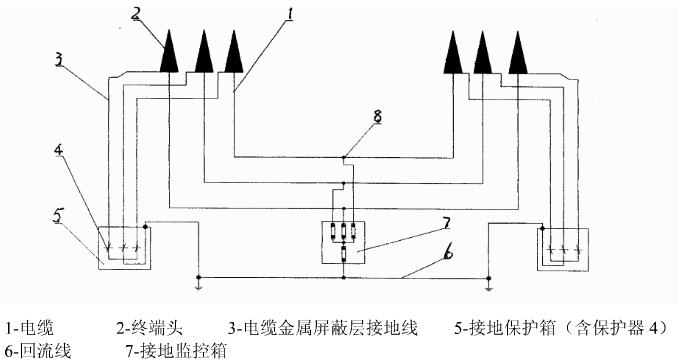

A、線路長度X在L小于X小于等于2L時(基本上為兩盤電纜長度)時,采用電纜 屏蔽層中點接地的方式。在線路的中間位置,將屏蔽層通過“接地監測箱”接地或直接接地,電纜兩端的終端久的屏蔽通過“電纜保護接地箱”接地。中間接地點一般需安裝一個直通接頭(見下圖)

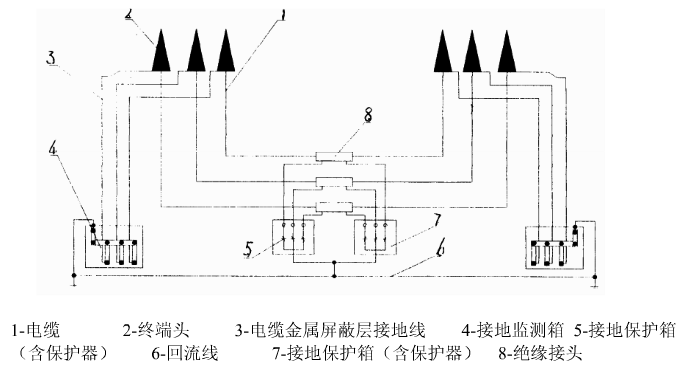

B、中點接地方式也可采用第二種方式,即在線路中點安裝一個絕緣接頭,絕緣接頭將電纜屏蔽斷開,屏蔽兩端分別通過“接地保護箱”(電纜護層保護器)接地,兩電纜終端處屏蔽通過“接地監測箱”接地或直接接地。(見下圖)

兩種中點接地方式的比較:通過直通接頭接地,可減少一臺“接地監測箱”,但電纜外護套出現故障時,不便確定故障點在接頭的左邊而是右邊,電纜維護部方便;通過絕緣接頭接地,多一臺“接地監測箱”,成本略有增加,但能很快確定故障點在接頭的左邊還是右邊,方便維護。
當電纜線路長度X略大于2L時,在分段中在裝設回流線。裝設回流線可降低屏蔽的感應電壓,單段電纜長度可適當加長。

3、金屬屏蔽層交叉互聯

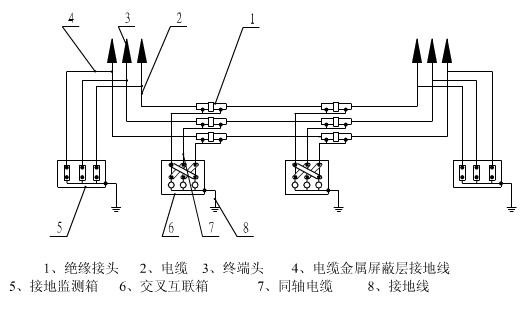

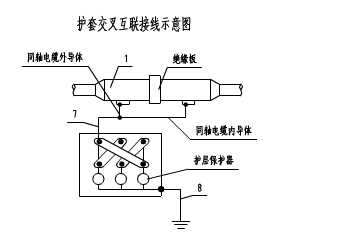

3.1電纜線路長度X當2L小于X小于等于3L時(三盤電纜),可以采用屏蔽層交叉 互聯。這種方法是將線路設計分成長度相等的三小段,毎小段之間裝設絕緣接頭,絕緣接頭處三相屏蔽之間用同軸電纜,經“電纜交叉互聯箱”進行換位連接,交叉互聯箱裝設有一組電纜護層保護器。在電纜終端久處金屬層通過“接地監測箱”接地或直接接地。(見下圖)

3.2電纜線路長度X當3L小于X小于等于4L時(四盤電纜),將3L線路設計分成長度相等的三小段,每小段之間裝設絕緣接頭,絕緣接頭處三相屏蔽之間用同軸電纜,經“交叉互聯箱”進行換位連接,交叉互聯箱裝設有一組電纜護層保護器。3L長度電纜與余下的一段電纜間用直通接頭連接,直通接頭處用“接地監控箱”進行接地或直接接地,此段電纜終端頭處電纜金屬層經 “電纜接地保護箱(器)”接地。線路上每兩組絕緣接頭夾一組直通接頭。(見下圖)此方案特別適用于有部分庫存長度不等的電纜,新增的電纜設計成等長長度進行交叉互聯,庫存電纜做直通連接。

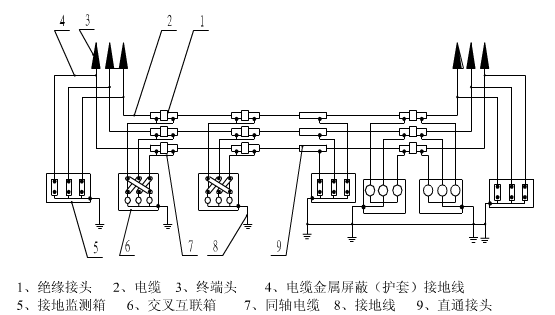

3.3電纜線路長度X當4L小于X小于等于5L時(五盤電纜),這種方法是將線路前3L長度設計分成長度相等的三小段,每小段之間裝設絕緣接頭,絕緣接頭處三 相屏蔽之間用同軸電纜,經電纜交叉互聯箱進行換位連接,電纜交叉互聯箱裝設有一組電纜護層保護器。在余下的長度中分成兩段用絕緣接頭連接,此絕緣接頭處用兩組“電纜接地保護箱”分別將兩邊電纜金屬經保護器接地。在兩部分間用直通接頭連接,此直通接頭處用“接地監測箱”將電纜護套接地或直接 接地。在兩電纜終端頭處金屬層通過“接地監測箱”接地或直接接地。見下圖。若電纜偏長時也可以重新確定單段電纜長度,釆用后一種接地方式。

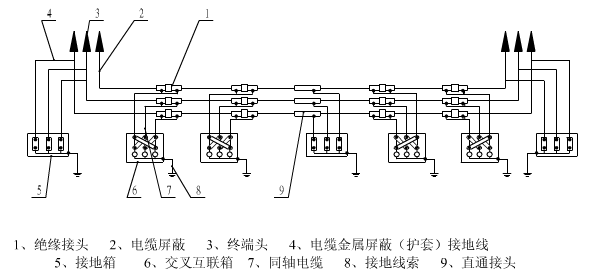

3.4電纜線路長度X當5L

A、B、C三相單芯電纜金屬護套接地方法較多,其基本的原則是使每段的感成電壓在許可的范圍之內。

電纜的上盤長度有相關的規定,在設計電纜單段長度時,不宜超過相應的的上盤長度,否則會造成生產、運輸困難。若電纜長度可以生產的很長又能滿足運輸要求、且敷設無困難時,為滿足電纜屏蔽接地方式的要求,可以在電纜主絕緣不斷開的情況下做一個或幾個“屏蔽隔離接頭”俗稱“假接頭”來方便屏蔽居進行各種接地處理。
