單芯電纜金屬護套合理的連接與接地方式

發表日期:2014-03-12 06:24:23   所屬分類:技術資料   瀏覽 3537 次

按照CB50217-1994《電力工程電纜設計規程》的要求,單芯電纜線路的金屬護套只有一點接地時,金屬護套任一點的感應電壓不應超過50~100V(未采取不能任意接觸金屬護套的安全措施時不大于50V;如采取了有效措施時,不得大于100V),并應對地絕緣。如果大于此規定電壓時,應采取金屬護套分段絕緣或絕緣后連接成交叉互聯的接線。為了減小單芯電纜線路對鄰近輔助電纜及通信電纜的感應電壓,應盡量采用交叉互聯接線。對于電纜長度不長的情況下,可采用單點接地的方式。為保護電纜護套絕緣,在不接地的一端應 加裝電纜護層保護器

因此,在采用一端互聯接地時,安裝時應根據線路的不同情況,按照經濟合理的原則在鋁包或金屬屏蔽層的一定位置采用特殊的連接和接地方式,并同時加裝設電纜護層保護器,施工中般采用以下方式。

護層一端直接接地,另一端通過護層保護接地

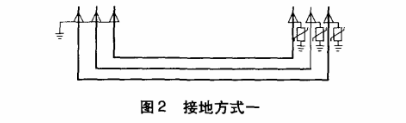

電纜越長,電纜非直接接地端產生的感應電壓越高,為保證人身安全,電纜在正常運行時,非直接接地端感應電壓應限制在50V以內,在短路等故障情況下,金屬護套絕緣的沖擊閘壓和過電壓保護器在沖擊電流作用下的殘壓,配合系數不小于1.4。因此,一端直接接地的接線方式適用的電纜不能太長,如圖2所示。

護層中點直接接地,兩端屏蔽通過護層保護接地

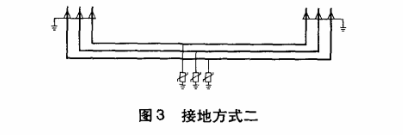

電纜金屬護套中間直接接地、兩端經過電壓保護器接地,是一端直接地的引伸,可以把一端直接接地電纜的最大長度增加一倍,接線方式和原理與一端直接接地一樣.如圖3所示。

電纜護層通過交叉互聯接地

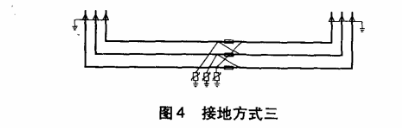

電纜線路很長時,即使采用金屬護套中間接地,也會有很高的感應電壓。這時,可以采用金屬護套交叉互聯接地,如圖4所示。

電纜換位,金屬護套交叉互聯

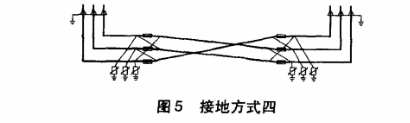

為了減小單芯電纜線路對鄰近輔助電纜及通信電纜的感應電壓,采用電纜換位,金屬護套交叉互聯,如圖5所示。

護套兩端接地

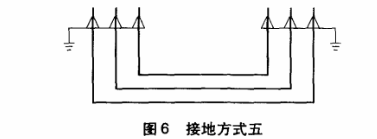

如果電纜線路很短,傳輸容量有較大的裕度,金屬護套上的感應電壓極小,可以采用金屬護套兩端直接接地。金屬護套中的環流很小,造成的損耗不顯著,對電纜載流量影響不大,運作維護工作較少,如圖6所示。
